DATI TECNICI

Imbottitura con 3 diversi tipi di poliuretano a diversa densità per riduzione di vibrazioni e scossoni

Image4 IMG_20160402_174855 Image6

  • Rivestimento in materiale antiscivolo ed ecopelle per una perfetta stabilità di guida
  • Sistema di fissaggio rapido con anelli e corda regolabile in base alla sella
  • Specifica forma a “ Ferro di Cavallo” per lo scarico del pavimento pelvico
  • Seduta modellante, il cuscino si modella al profilo del corpo favorendo la circolazione e aumentando ulteriormente il confort.

L’utilizzo di tre diversi tipi di poliuretano combinati insieme ha permesso la realizzazione di uno straordinario strumento ammortizzante che riduce drasticamente le sollecitazioni trasmesse al corpo. I tre tipi di imbottitura lavorano sinergicamente tra loro e permettono con le loro deformazioni relative di smorzare le sollecitazioni, inoltre la spugna automodellante posta proprio sotto la seduta, consente al cuscino AntiDolor di adeguarsi al profilo del corpo senza creare fastidiosi punti di pressione indesiderata, favorendo così la circolazione e aumentando maggiormente il confort di utilizzo.

ANALISI MODALE – INTRODUZIONE

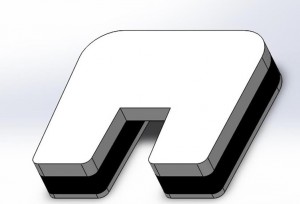

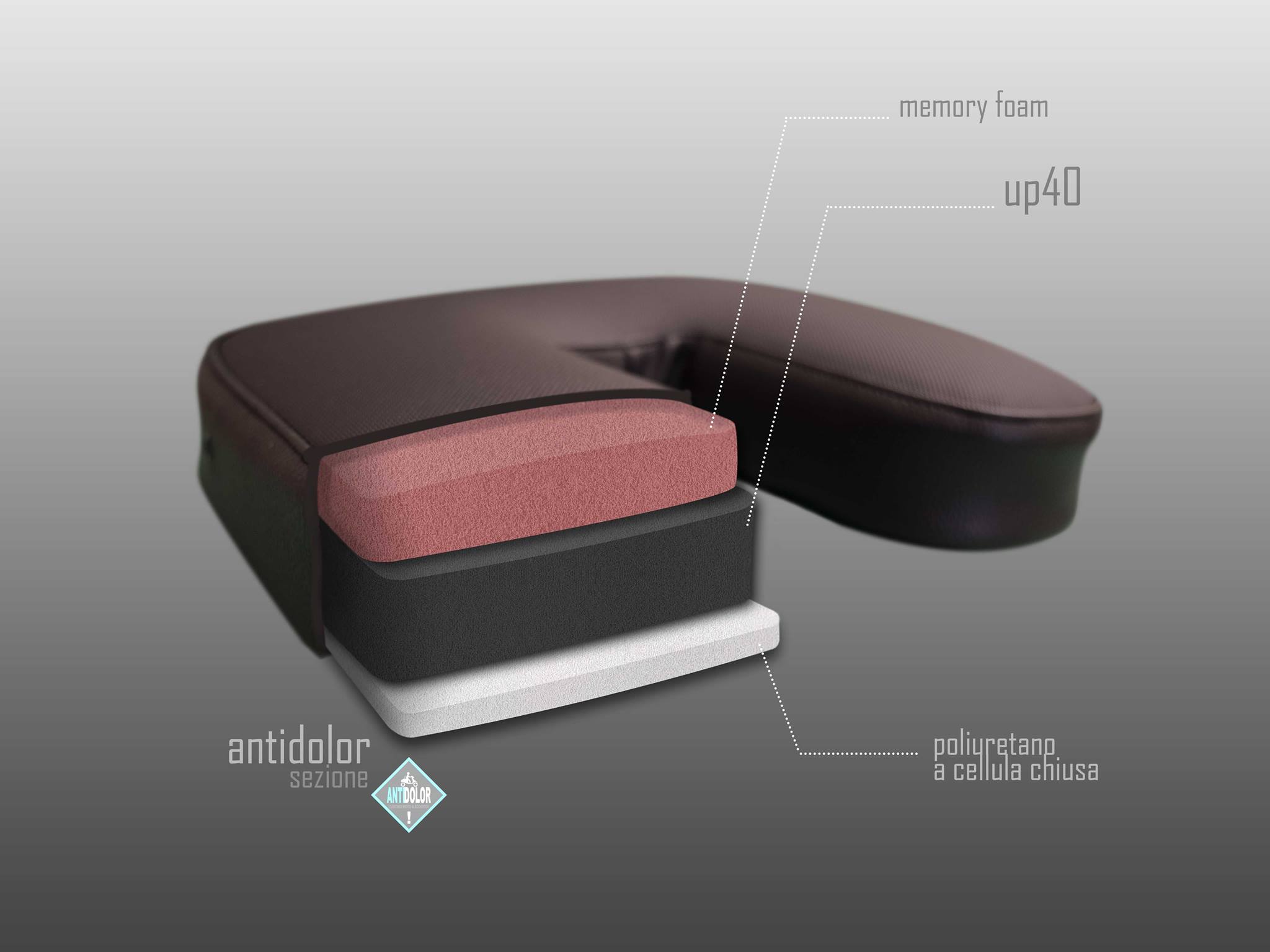

cuscino tecnico   12874577_10208753885108716_1124411885_o



Il cuscino Antidolor viene posto in sovrapposizione alla sella dello scooter.

Esso consente di avere una seduta più comoda ma soprattutto di contenere in maniera notevole le vibrazioni trasmesse durante il moto causate dalle asperità del manto stradale.

E’ importante tener presente che non è possibile ottenere un’analisi di tipo quantitativo di quello che è lo smorzamento delle vibrazioni trasmesse all’utente, in quanto un software che comprenda un modello umano nell’insieme del suo apparato scheletrico, muscolare e nervoso connessi tra loro è un sistema estremamente complesso da realizzare, tuttavia si evidenzia, ed è questo che ci interessa verificare, una esaustiva analisi qualitativa dei dati.

LE VIBRAZIONI MECCANICHE

L’obiettivo dell’oggetto in esame è ridurre le vibrazioni trasmesse al corpo umano poiché esse causano svariate tipologie di problemi. Si pensi  che lo studio delle vibrazioni tollerabili dall’uomo è di notevole importanza nella progettazioni dei sistemi di sospensione degli autoveicoli, in quanto il comfort dell’essere umano all’interno di un abitacolo è salvaguardato se ad esso pervengono delle vibrazioni in un range di frequenze compreso tra 1Hz e 1,5Hz, dunque molto ristretto.

Questo dato è di notevole importanza, infatti in suddetto aspetto risiede un ulteriore punto di forza dell’ AntiDolor: la riduzione del delta di frequenze.

Mentre la questione del comfort, seppure importantissima, vede come uniche tipologie di disturbi: nausea o giramenti di testa per frequenze esterne all’intervallo 1Hz-1,5Hz, ben altri problemi si verificano ad altre frequenze, alcuni esempi sono: problemi alla colonna vertebrale; disturbi alla prostata; disturbi all’apparato digestivo; disturbi all’apparato riproduttivo.

In linea di massima, più sono alte le frequenze e maggiori sono i disturbi.

Pertanto l’ideale sarebbe, da un lato ridurre la frequenza delle vibrazioni, dall’altro ridurre il range di frequenze delle stesse.

In generale, i sistemi vibranti, che rappresentano il fulcro dello studio, possono essere caratterizzati da vibrazioni libere o forzate. Nel caso di vibrazioni libere sono assenti le cause forzanti e il sistema oscilla con frequenza pari ad una delle sue frequenze naturali che sono proprie del sistema e dipendono dalle matrici di massa e rigidezza. Nel caso di uno scooter la causa forzante deriva dal moto di avanzamento e dalle asperità del manto stradale. Se le vibrazioni trasmesse dalla causa forzante hanno frequenza pari a quella di una delle pulsazioni naturali del sistema, lo stesso entra in risonanza ossia in una condizione dove l’ampiezza delle vibrazioni è amplificata.

Ogni sistema ha quindi vari modi di vibrare e per ognuno di essi si ha una pulsazione naturale.

In genere nell’analisi modale non ci si spinge oltre un certo ordine poiché all’aumentare dello stesso l’ampiezza delle vibrazioni si riduce: si può assumere che oltre il sesto modo di vibrare le ampiezze siano sufficientemente piccole da essere trascurate.

Con “frequenza” si intende il numero di oscillazioni che si hanno in un’unità di tempo e per una strada fortemente dissestata si può assumere che le oscillazioni abbiano una frequenza superiore ai 15/20 Hz mentre ad esempio la frequenza di risonanza del rachide è compresa tra 5 e 15 Hz.

Per la salvaguardia della salute, uno dei provvedimenti da adottare sarebbe proprio quello di avere sedili con ammortizzatori.

IL MODELLO FEM

Per analizzare i suddetti aspetti si è costruito un modello FEM e si è condotta una analisi modale.

Nel seguente lavoro  si analizzano le oscillazioni libere di due sistemi, considerando i primi sei modi di vibrare per ognuno di essi.

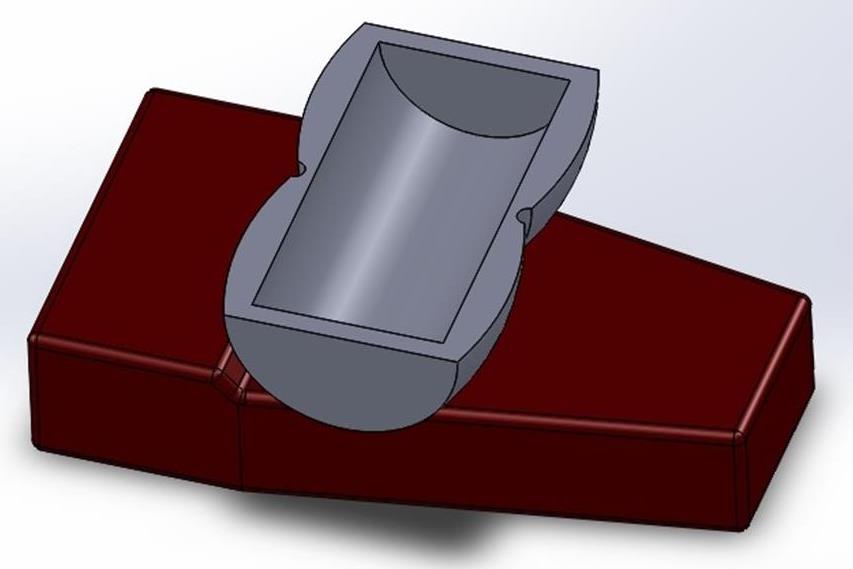

Il primo sistema è rappresentativo di una semplice sella per motocicli, costituita da una spugna con densità pari a 57 Kg/m^3 su supporto di alluminio, sulla quale è appoggiato un corpo “una seduta”, anch’essa di alluminio, che si sostituisce simbolicamente a quella di una persona (si ribadisce che tale analisi è di tipo qualitativo e i risultati che si ottengono in termini di frequenza, differiscono da quelli che si otterrebbero con un modello umano, ma in tale sede si vuol semplicemente dimostrare che il cuscino AntiDolor riduce i valori delle frequenze: non interessa pertanto il valore numerico assoluto).

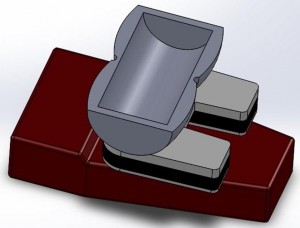

Il secondo sistema vede la stessa sella del primo, con spugna avente densità pari a 57 Kg/m^3 , con sovrapposto il cuscino AntiDolor costituito dalle tre tipologie di spugne che lo caratterizzano, aventi rispettivamente densità pari a 20 Kg/m^3; 35 Kg/m^3; 50Kg/m^3.

schema 1



schema2

CARATTERISTICHE DEI MATERIALI

Materiale Densità Modulo di Young Coefficiente di Poisson
Alluminio 2770 Kg m^-3 71000 MPa 0,33
Spugna sella 57 Kg m^-3 4 MPa 0,4
Spugna superiore 20 Kg m^-3 4 MPa 0,4
Spugna intermedia 35 Kg m^-3 4 MPa 0,4
Spugna inferiore 50 Kg m^-3 4 MPa 0,4

Le spugne sintetiche adoperate sono in poliuretano.

RISULTATI

Conducendo quindi una analisi modale si sono ottenuti i seguenti risultati:

(clicca per ingrandire)

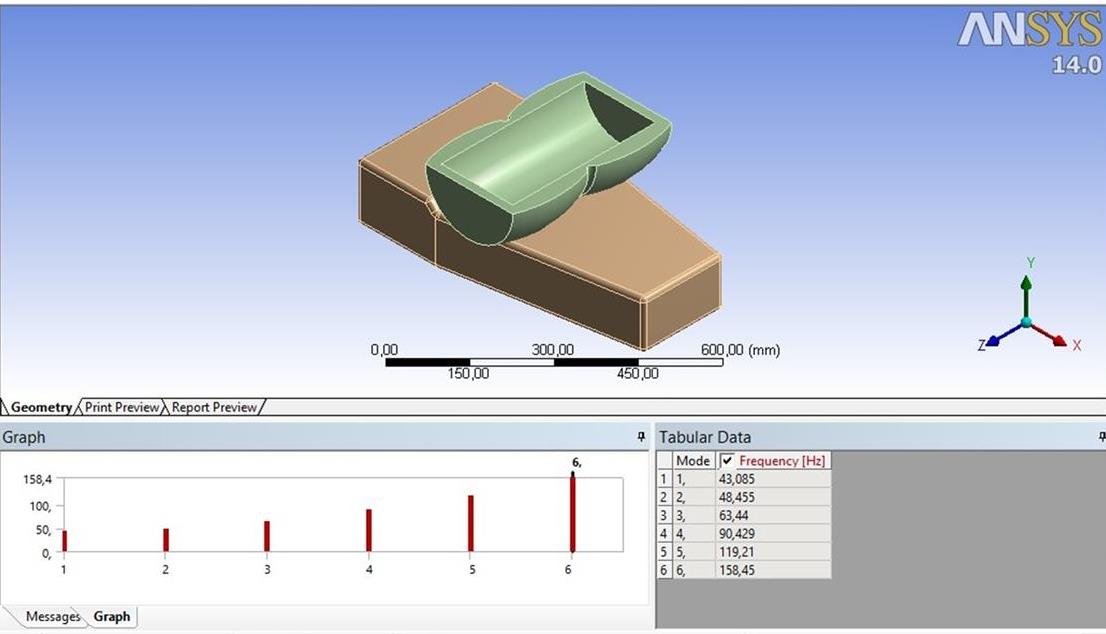

risultati 1

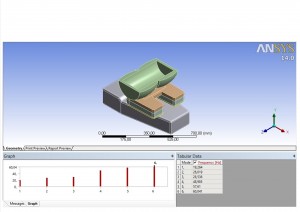

risultati 2



Come è possibile è notare, per il primo modo di vibrare si passa da una frequenza di 43,085 Hz ad una frequenza di 19,264 Hz, con un abbattimento del 55%. Salendo di ordine, aumenta lo smorzamento, fino al sesto modo di vibrare dove si passa da 158,45 Hz a 60,041 Hz, con un abbattimento del 62%. Infine un ancor maggiore riduzione si ha in termini di range di frequenze, passando da (158,45-43,085)=115,365 Hz a (60,041-19,264)=40,777 Hz con un abbattimento del 65%.
